Описание

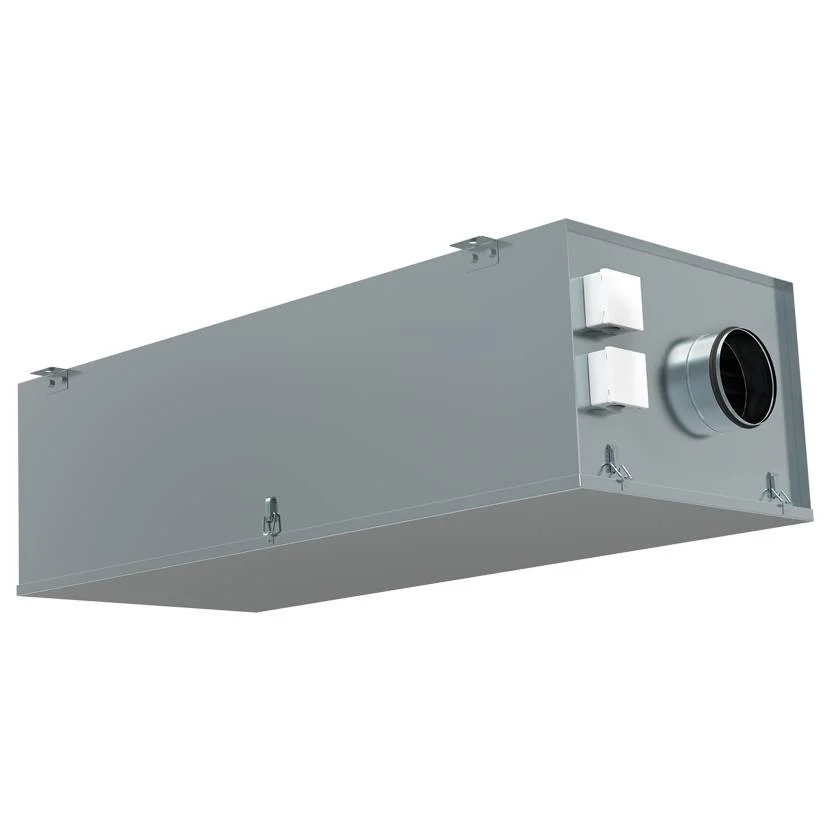

Описание CAU-W Вентиляционная установка CAU-W предназначена для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д. Установка изготавливается в компактном звукотеплоизолированном корпусе из оцинкованной стали (толщина изоляции – 50 мм). Установку можно монтировать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком. Конструкция Приточная установка оснащена фильтром класса EU5. В ней используется водяной нагреватель с теплообменником. Все вентиляторы оборудованы крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Защита двигателя вентилятора осуществляется термоконтактами, требующими подключения внешнего защитного термореле. В качестве теплоносителя может использоваться как вода, так и незамерзающая смесь. Рекомендуемая структура и состав вентиляции Входит в состав поставляемого устройства: Сменные фильтры FR-CAU; Приточный вентилятор; Нагреватель. Используется как принадлежность: Решетки PG, PGC, SA; Воздуховоды DFA, ISODFA; Воздушные клапаны DR, DCGA, DCA с приводом GRUNER; Шумоглушители SRr, SRSr, SCr, SONIDFA-S; Решетки 1WA, 2WA, 4CA; Диффузоры DVS-P, DVK-S; Модули управления АБК с катальными датчиками температуры ETF; Дифференциальные датчики давления PS-B; Контактные или погружные датчики температуры; Термостаты защиты от замерзания; Смесительные узлы MST. Не используется в поставляемом устройстве: Нагреватель. Отличительные особенности Минимальная высота, требуемая для установки; Прочный корпус из оцинкованной стали; Вентилятор с асинхронным двигателем с внешним ротором; Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты; Установки оборудованы фильтром EU5; Предназначена для монтажа к прямоугольным воздуховодам; Максимальная рабочая температура составляет 100-150 °C. Монтаж Приточная установка CAU-W поставляется готовая к подключению. Установка монтируется только в горизонтальном положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания установок. Не допускается: использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д. монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ. Уход Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые 6 месяцев. Перед очисткой необходимо убедиться, что: Прекращена подача напряжения; Выключатель заблокирован; Крыльчатка вентилятора полностью остановилась; Нагреватель, двигатель и крыльчатка вентилятора полностью остыли. При очистке крыльчатки следует помнить, что: Нужно отсоединить вентилятор от агрегата; Чистить крыльчатку необходимо осторожно, чтоб не нарушить ее балансировку; Нельзя применять агрессивные химические вещества, моющие средства или очистители; Нельзя применять острые предметы и устройства, работающие под высоким давлением; Нельзя погружать крыльчатку в воду или другую жидкость; Подшипники в случае повреждения подлежат замене. По окончании срока службы агрегат следует утилизировать.
