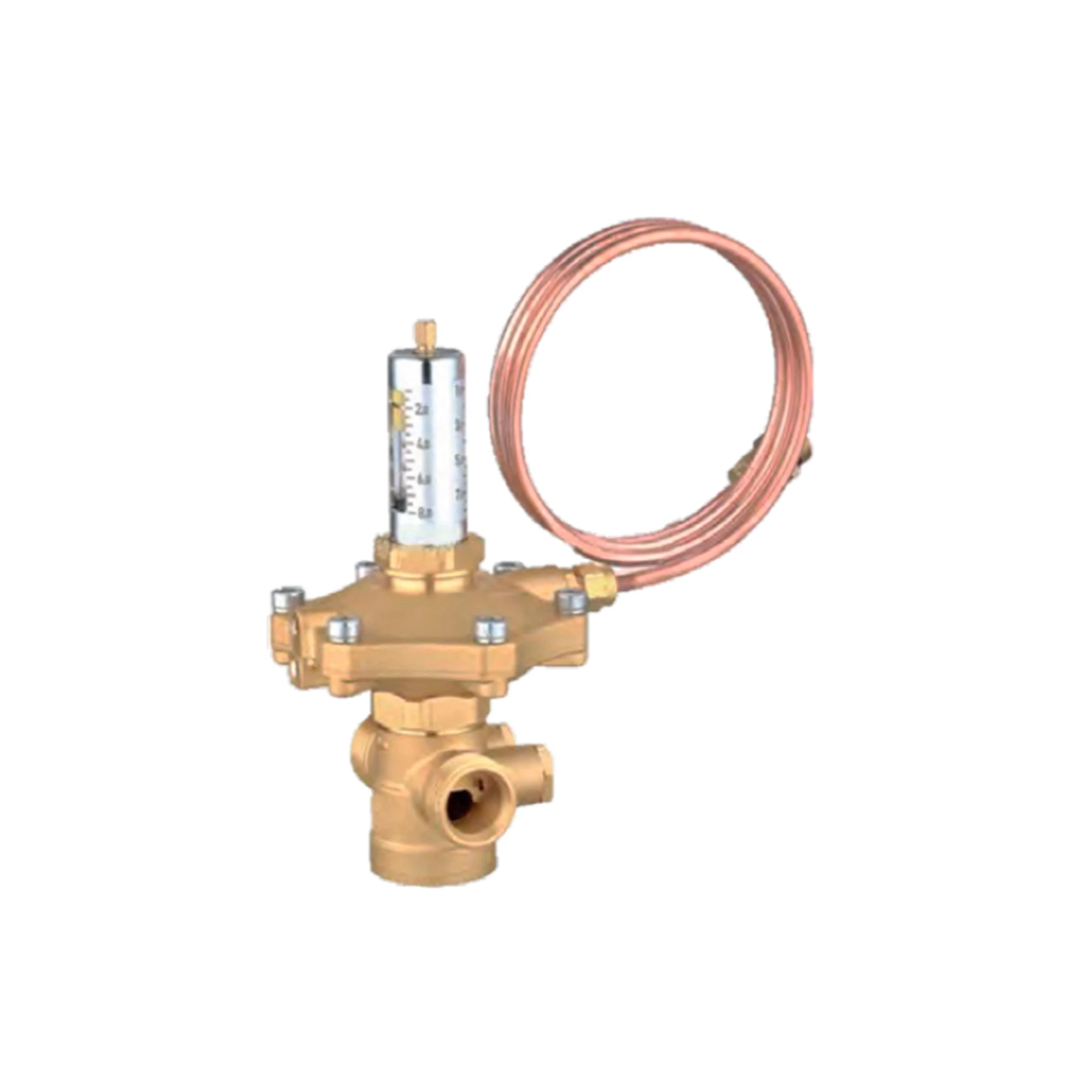

Комплект РИДАН: клапан APT-R DN 15 + фитинги с НР

Клапаны балансировочные APT-R - регуляторы перепада давлений, предназначенные для
гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных
расходах проходящей через них среды в диапазоне от 0 до 100%. Не предназначены для
контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
С использованием клапанов APT-R отпадает необходимость в сложной и продолжительной
гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы
позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление
системы.
APT-R компактный регулятор перепада давления, который гарантирует высокое качество
автоматической балансировки.
Импульс положительного давления от подающего трубопровода системы передается по импульсной
Страница 3 из
9
трубке, присоединяемой к ниппелю (7), в пространство над мембраной (4). Импульс отрицательного
давления подается в пространство под мембраной от входного патрубка клапана (от обратного
трубопровода системы) через канал передачи импульса . Разность этих двух давлений
уравновешивается рабочей пружиной регулятора (2). Регулятор настраивается на поддержание
требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится
вращением настроечного кольца (5), вращение по часовой стрелке увеличивает настройку, вращение
против часовой стрелки уменьшает настройку. Значение настройки и процесс его изменения виден на
настроечной шкале (5). Заводская настройка клапана - 5 кПа.
