Описание

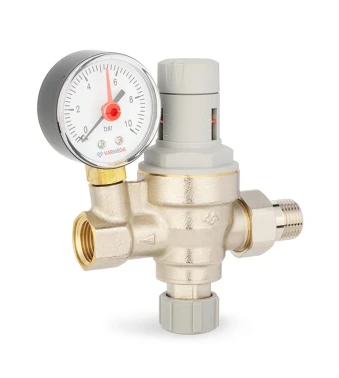

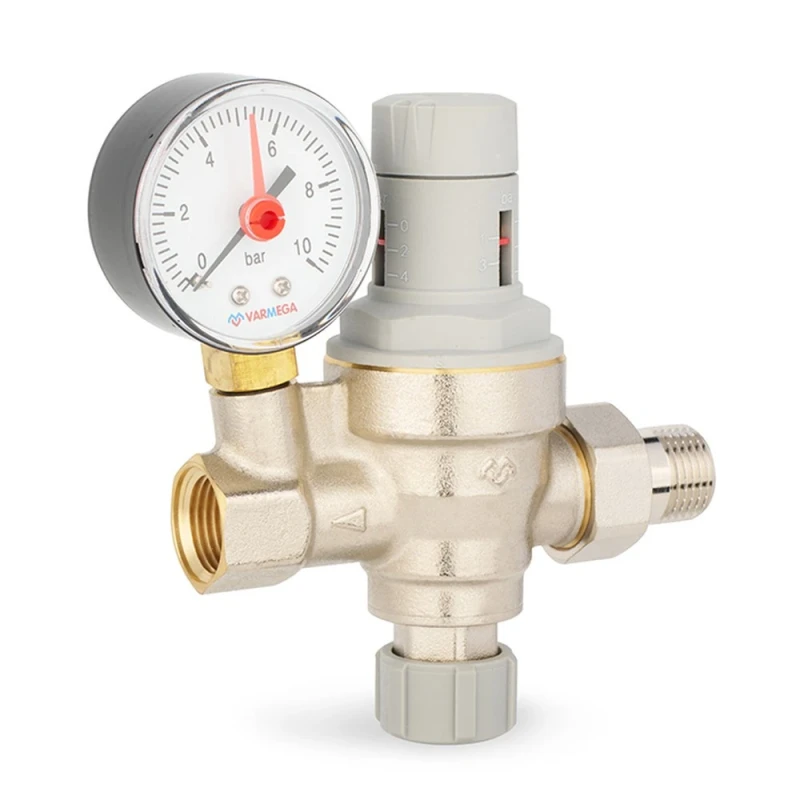

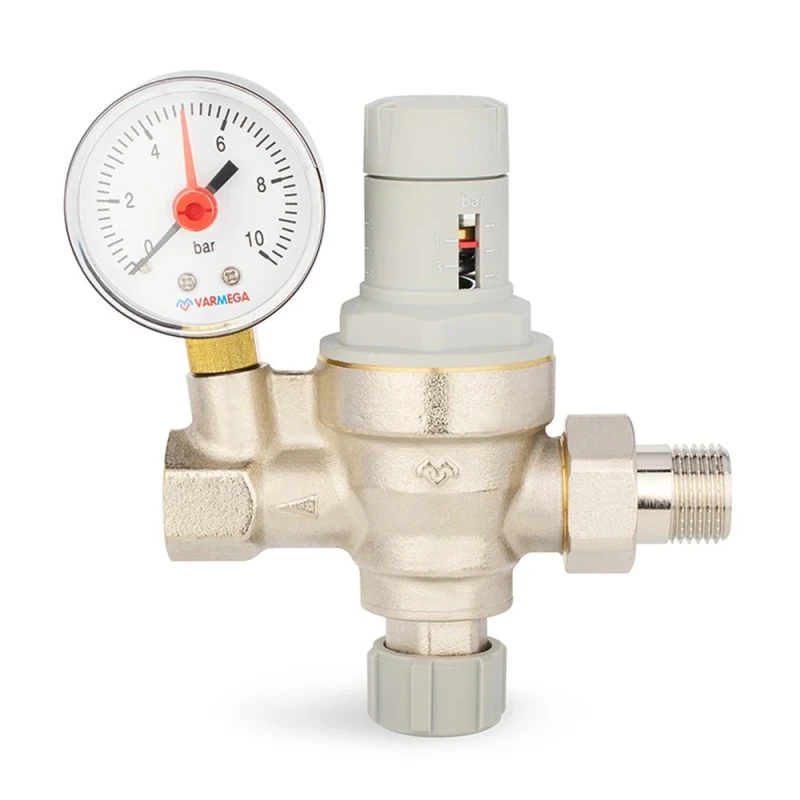

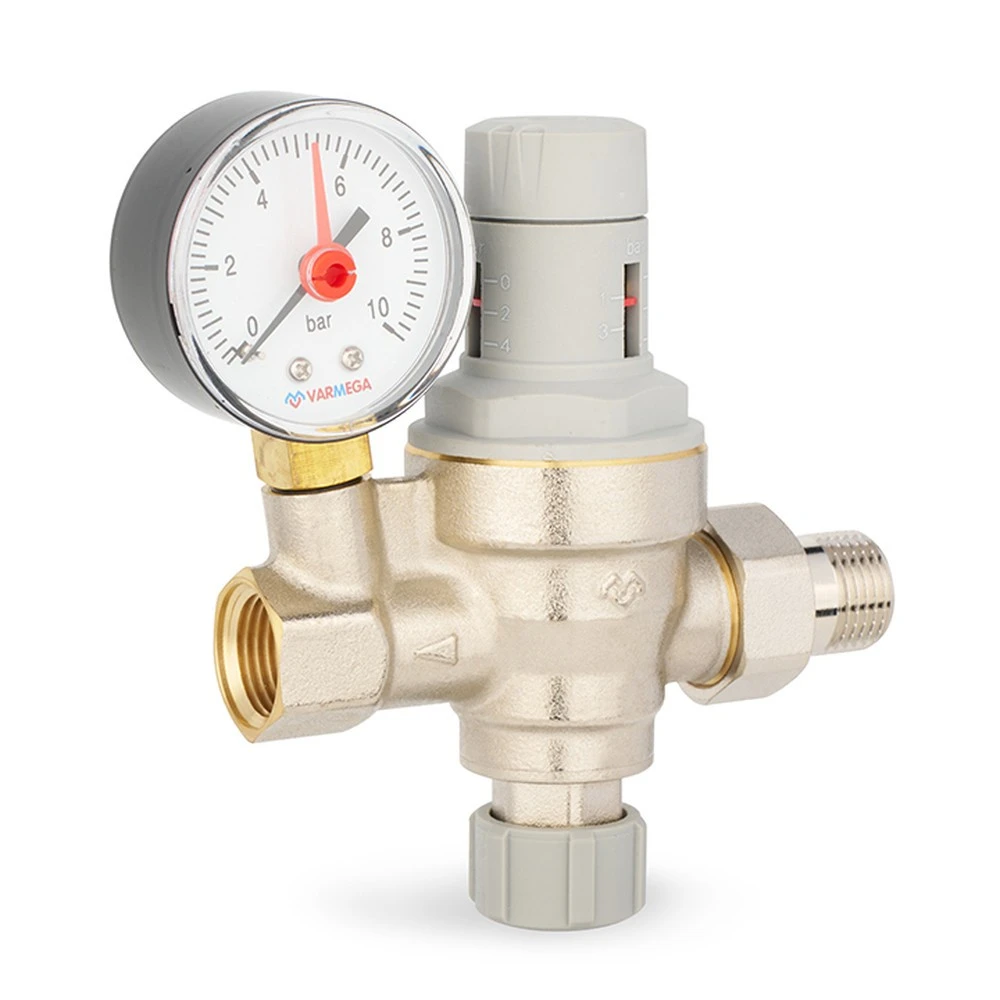

Подпиточный клапан используется для автоматической подпитки теплоносителем автономных систем водяного отопления. Когда давление в системе отопления опускается ниже давления настройки клапана, клапан открывается, подпитывая систему из подпиточного трубопровода. Клапан состоит из мембранного редуктора давления, работающего по схеме «после себя», обратного клапана (предотвращает попадание теплоносителя в систему питьевой воды), отсекающего клапана (служит для принудительного ручного открытия и закрытия) и манометра. Манометр-индикатор позволяет контролировать давление в сети после клапана и производить настройку требуемого давления. Принцип действия: при понижении давления в системе отопления ниже установленного, давление также падает в основной камере подпиточного клапана. Пружина, потеряв сопротивление, начинает давить вниз на мембрану, соединенную со штоком. Клапан открывается и начинает пропускать воду. При повышении давления мембрана со штоком перемещаются вверх, клапан закрывается, уменьшая проток до полного закрытия при достижении клапаном предустановленного давления.
