Описание

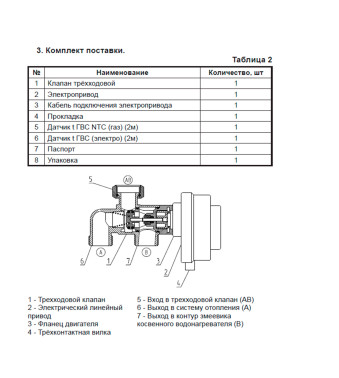

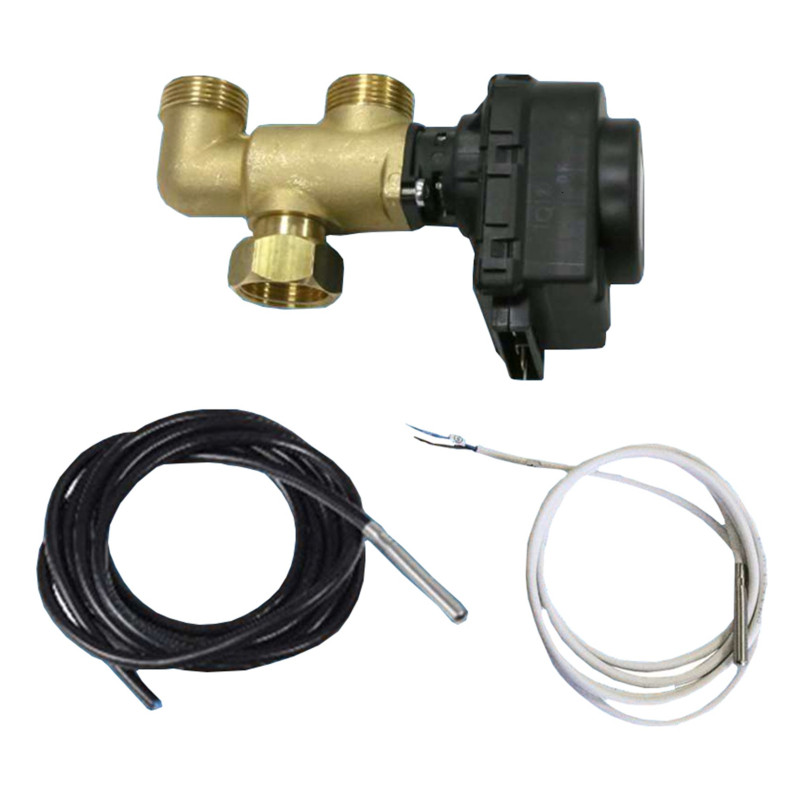

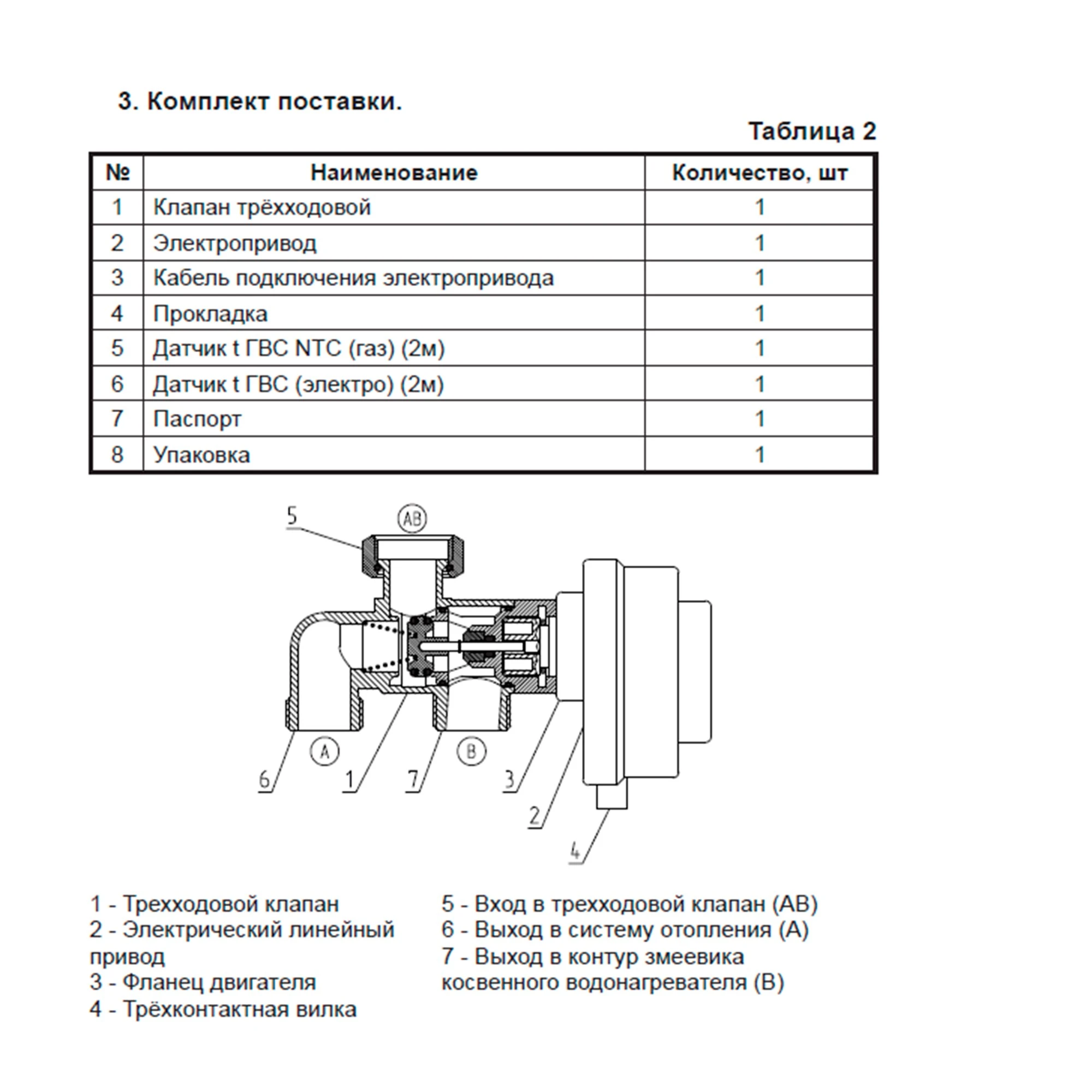

Комплект: клапан 3-х ходовой, датчик NTC BAXI (2 м), датчик LM335 (2 м) Клапан трехходовой ГВС BAXI предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя (бойлера). Клапан может применяться совместно с электрическими или газовыми котлами, в которых предусмотрены: • Разъем для питания сервопривода трехходового клапана с переменным напряжением 220 В; • Датчик температуры теплоносителя в котле; • Датчик температуры ГВС. Условная пропускная способность (м3/ч при ДД 1 бар): 4,3 Присоединительная резьба: - Вход в трехходовой клапан G3/4 (внутр.) - Выход в систему отопления G3/4 (наруж.) - Выход в контур змеевика косвенного водонагревателя G3/4 (наруж.) Номинальное давление, МПа: 0,6 Максимальное дифференциальное давление, МПа: 0,065 Напряжение питания: 220 В при 50 Гц Диапазон допустимых напряжений: 220-240 В Время переключения сервопривода: 5 сек 8 Мощность (потребляемый ток), Вт (мА): 4,5 (23) 9 Степень защиты: IP 40 Диапазон сопротивления датчика NTC от -20°С (96124 Ом) до +85°С (1070 Ом): -20°С 96124 Ом -15°С 72334 Ом -10°С 54931 Ом -5°С 42080 Ом 0°С 32504 Ом 5°С 25307 Ом 10°С 19853 Ом 15°С 15688 Ом 20°С 12483 Ом 25°С 10000 Ом 30°С 8060 Ом 35°С 6536 Ом 40°С 5332 Ом 50°С 3607 Ом 55°С 2990 Ом 60°С 2491 Ом 65°С 2085 Ом 70°С 1753 Ом 75°С 1481 Ом 80°С 1256 Ом 85°С 1070 Ом
